OK4E-100
inverter en aansluiting
NB:
OORSPRONKELIJKE situatie! Zoals die gepland was door N.K.F., nota bene
met een IP67 waterdichtheidsnorm (een van de zwaarste
die er wordt toegepast), maar die uiteindelijk funest bleek voor de OK4
omvormers in de bikkelharde praktijk. Eind mei 2005 werden alle omvormers
op ons complex naar binnen in huis verplaatst nadat N.K.F. zich uit
de
business
had
teruggetrokken
en diverse klanten en DE organisaties de leveranciers onder druk hadden
gezet om een structurele oplossing te bedenken voor de steeds vaker
gesignaleerde problemen met de buitenopstelling van de OK4'tjes, en
om de voortdurende problemen verder te voorkomen. Daarna is, omdat
bleek
dat de risico's
op uitval
(nog steeds) te groot
geacht werden
door NUON en Eneco, de renovatie actie opgezet waarbij duizenden OK4
omvormers door Soladin 600 stringomvormers werden vervangen.
|
<<<
Achterzijde van een ACN2000E zonnepaneel met opengeschroefde junction
box met de "+" en "-" aansluitingen voor de
inverter DC-kabel (rode resp. zwarte aders). De OK4 inverter is
van het kleine op de onderkant van het zonnepaneel bevestigde metalen
frame gehaald ter verduidelijking van de bevestiging. De inverter
wordt met 1 klein schroefje op een uitsparing op het onderste uitstekende
pootje vastgeschroefd. Rechts onderaan de bevestiging van 1 van
de 2 driehoekige frameprofielen aan de rand van het zonnepaneel.
N.B.:
LET OP BIJ HET (LATEN) AANPASSEN VAN UW SUNPOWER® SYSTEEM!!!
Als de inverters van het paneel afgehaald worden en naar binnen
verplaatst, worden er gelijkstroomkabels op de junction box aangesloten
en uw huis ingevoerd. Let op dat de verbindingen op de goede terminals
in de junction box worden aangesloten (rood op inverter moet met
"+", en zwart op inverter moet met "-" in junctionbox
worden doorverbonden). De overige terminals in de junction box mogen
daarvoor ABSOLUUT NIET gebruikt worden! Zie installatiefout (door
prof. installateur!) op de renovatie
pagina van Polder PV! |
>>>

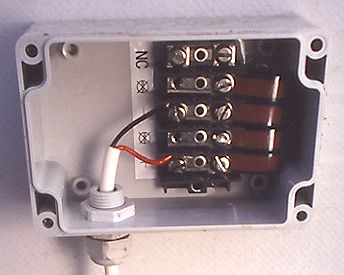

Detail
van vorige foto: geopende junction box met rechts de platte DC aanvoer"kabels"
vanaf het zonnepaneel, de schroefbank voor de aansluitingen en de
rode en zwarte ader van de gelijkstroomkabel die door een waterdichte
wartel naar de inverter wordt geleid.
De doorvoerwartels hebben een strak rond de DC-kabel passende interne
rubberen kous en halfronde schroefdop aan de buitenzijde zodat een
volledig waterdichte verbinding ontstaat doordat de rubberen kous
rond de DC-kabel wordt vastgedraaid en door de trekkracht van de
schroefdop de opening geheel afsluit.
N.B.: onder de platte bruine kabels zijn niet zichtbare sperdiodes
aanwezig om te voorkomen dat het paneel beschadigt als een zonnecel
in het paneel het onverhoopt laat afweten (kortsluitbeveiliging).
In sommige Sunpower® PV-systemen is in de junction box ook een
zogenaamde DC-DC converter ("multiplier") opgenomen indien
54-cels panelen zijn toegepast; deze zijn niet bij onze systemen
met 72-cels panelen toegepast. |
 |
|
<<<
Messing kabelhulzen zijn reeds aanwezig op de ader uiteinden van de
witte DC-kabel van de inverter. Deze worden met een schroefverbinding
in de junction box op het zonnepaneel bevestigd. Er zijn ook veel
OK4 omvormers uitgeleverd met u-vormige kabeluiteinden die rond de
schroef klemmen.
Foto
© Marijke Nauta |
^^^

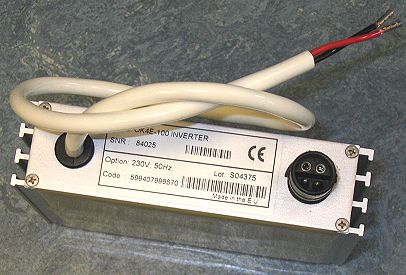

Voorzijde van een nieuwe OK4E 100 Watt inverter met vaste DC-kabel.
Goed zichtbaar zijn de koelribben aan de zijkanten (waarmee de inverter
m.b.v. een schroefje aan het kleine metalen frame op de onderzijde van
het zonnepaneel wordt bevestigd), en de contrastekker voor de 4-polige
AC-plug. Op het etiket met de productiegegevens is het zeer belangrijke
identificatie (serie)nummer SNR 84025 te zien, wat
ook door de monitorings software wordt gebruikt voor het herkennen van
de inverter. Foto © Marijke Nauta
Onderzijde
van dezelfde nieuwe OK4E inverter. De binnenzijde van de metalen
behuizing is volgespoten met een bruin kunsthars waarmee de inverter
waterdicht (IP67 norm) wordt gemaakt. Bij sommige inverters is
tevens gebruik gemaakt van een metalen kooiconstructie in de loze
binnenruimte, zie de foto hieronder. Foto
© Marijke Nauta
>>>
|
 |
|
<<<
N.K.F. lijkt nogal geëxperimenteerd te hebben met de afsluiting
van de onderkant van de OK4 omvormers. In dit exemplaar uit de
vroege "10000" serie is op de bodem een soort "grid"
van, vermoedelijk, aluminium ingegoten. Mogelijk voor structuurversterking
van het kunsthars? In ieder geval lijkt deze constructie niet
te helpen, want diverse omvormers van beide hier weergegeven "types"
hebben het uiteindelijk na een wisselend aantal jaren op de panelen
gezeten te hebben begeven bij verschillende eigenaren. Foto
© Joop de Leeuw |
|
|
^^^

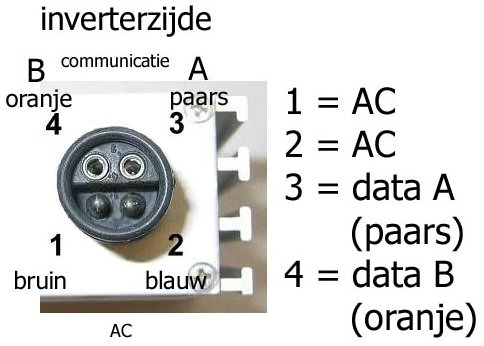

Contrastekker
voor de AC-plug op de voorzijde (buitenkant) van de inverter
behuizing. Hiermee wordt een stevige verbinding met de
plug op
de AC-kabel gemaakt
die vervolgens m.b.v. een gele kunststof klamp wordt geborgd.
2 van de 4 verbindingen ("male",
1 resp. 2) in de connector op de OK4 omvormer zijn voor de
spanningvoerende 230 volt aders, de andere
2 ("female") voor
de dataverbinding
(zie codes 3 en 4 voor de bijbehorende kleur data ader, paars
resp. oranje, als u een vier-aderige AC-kabel heeft). Door
de asymmetrie van
de stekker/plug
verbinding
kan men geen
vergissing
maken
bij
het
aansluiten.
Foto © Marijke
Nauta; aansluitpunt identificatie met dank aan Henk Oldenkamp
en Sjaak Vogel voor de correctie van het eerder afgebeelde schema!
(update
13 juli 2009) |
Binnenwerk
OK4 omvormer
Een impressie van
het imposante binnenwerk van de OK4 inverter werd getoond op een foto
van de Amerikaanse variant van dit type omvormer (de OK4U, een 110 Volt
model) op de website van het "Second City Solar" project. Helaas
is deze site niet meer direct bereikbaar (juli 2005), maar werd de inhoud
begin september 2005 door een attente deelnemer aan het Sunergy forum
op een "schaduwsite" getraceerd (link onder foto).
Omdat er op die schaduwsite
verschillende op Polder PV gepubliceerde foto's staan zonder dat ik daarover
geraadpleegd ben (drie foto's op deze pagina, o.a. foto van de onderzijde
van de OK4E inverter hierboven, met als foutieve fototitel "ok4u.png"),
ben ik zo brutaal geweest de originele SCS foto van het binnenwerk van
de OK4U inverter hieronder weer te geven, uiteraard met nette bronvermelding,
zoals het hoort ...
Stelt u zich nu eens
voor dat onderstaande inhoud barstensvol elektronische componenten en
een heleboel koperdraad en soldeerverbindingen (metaal) volledig in kunsthars
ingegoten wordt, het apparaat volgens de originele voorschriften buiten
onder het zonnepaneel wordt gemonteerd, en de omvormers aldus in bijv.
winter- en voorjaarsmaanden temperatuur ranges van tussen de -20 en plus
60 graden te "verwerken" krijgen. Wat blijkt er dan te gebeuren?
Zie de Sunpower pagina's voor de gevolgen...

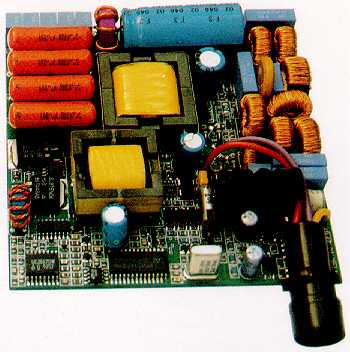

Internal view of electronic components from an OK4 inverter
(note: according to Ron Hoekstra, iQue
Digital Media Design, this is not a 110 Volt "American
type OK4U" inverter!)
Photo © 2004 from Second City Solar
shadowsite:
http://mirror.saturnus.it/www.secondcitysolar.com/
>>> images/ >>> ok4u_internal.png
(reproduced without permission)
